Unter der Erde - Rohre und Schächte

Produkte zur Sammlung und Entsorgung von Abwässern bzw. Regenwasser unterliegen extremen Beanspruchungen und Einflüssen. Entsprechend hoch sind die Anforderungen an die Materialien, aus denen sie gefertigt werden.

Rohre und Formstücke aus Beton und Stahlbeton haben sich jahrzehntelang bei der Abwasserentsorgung bewährt. Wegen ihrer Anpassungsfähigkeit, ihrer ökologischen Vorteile sowie ihrer überragenden Wirtschaftlichkeit haben sie heute einen bedeutenden Anteil beim Bau von Rohrleitungen aller Art. Gemeinsam mit anderen deutschen Betonwerken hat sich die Kaspar Röckelein KG zur Fachvereinigung Betonrohre und Stahlbetonrohre e. V. (FBS) zusammengeschlossen.

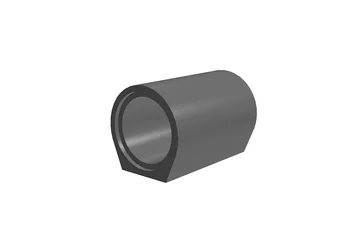

FBS-Stahlbetonrohre SB-K-GM Typ 2

DIN EN 1916 - DIN V 1201

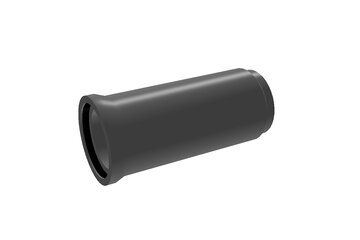

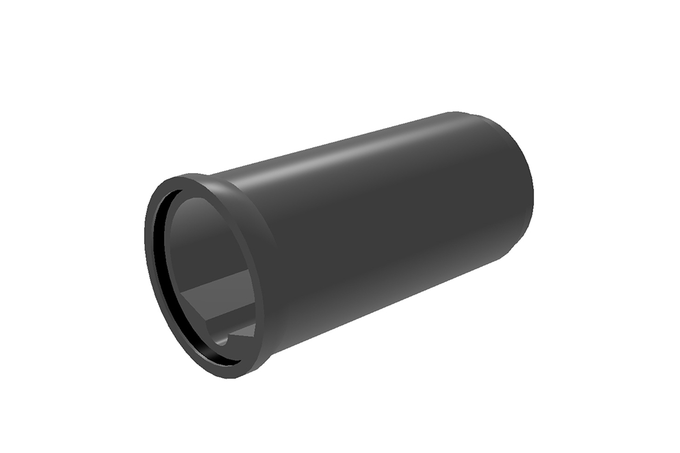

Stahlbetonrohr, kreisrund mit Glockenmuffe in FBS-Qualität mit monolithisch angeformten Trockenwettergerinne DN 250, mit integrierter Gleitringdichtung DN 1000

Baulänge 2500 mm.

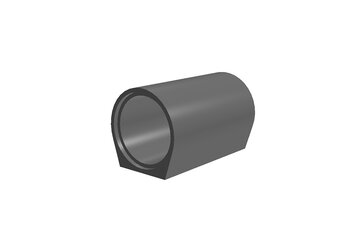

FBS-Stahlbetonrohre SB-K-GM Typ 2 300-1200
FBS-Stahlbetonrohre SB-K-GM Typ 2 1300-1600

Stahlbetonrohre, kreisrund, mit Glockenmuffe in FBS-Qualität mit integrierter Gleitringdichtung für die Nennweiten DN 300 - DN 1200 und mit Keilgleitringdichtung auf dem Spitzende für die Nennweiten DN 1300 - DN 1600

Sonderanfertigungen bei anderen baustellenbedingten Einbaubedingungen sind möglich.

Baulänge 2500 mm

Böschungsköpfe

FBS-Stahlbetonrohre SB-K-GM Typ 2 300 – 1600
DIN EN 1916 – DIN V 1201

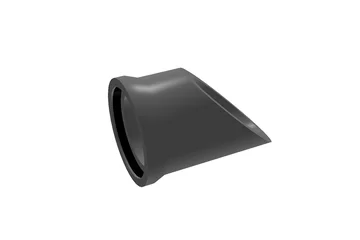

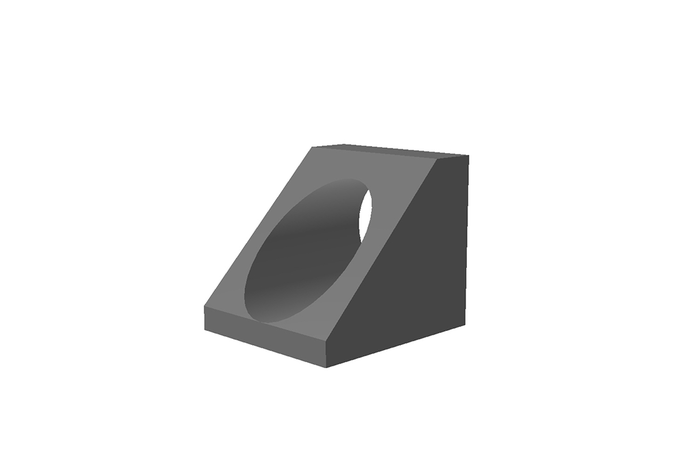

Böschungsstück aus Stahlbetonrohren in FBS-Qualität mit Keilgleitringdichtung auf dem Spitzende.

Böschungsstücke haben einen Neigungswinkel von 1:1 oder 1:1,5 und passen sich somit optimal der Neigung von Böschungen an.

Stahlbetonrohr, kreisrund, mit Glockenmuffe
In FBS-Qualität mit integrierter Gleitringdichtung
Ab DN 1300 Keilgleitringdichtung auf dem Spitzende

Schachtaufsätze

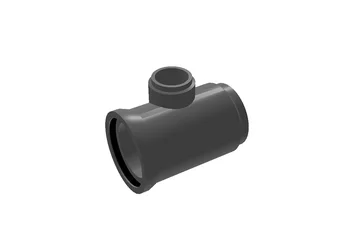

Schachtaufsätze und Tangentialschächte SR-M oder SR-F DN 1000 für Rohre DN 900 - DN 1600

Für Rohre ab DN 900 können alternativ zu Schachtunterteilen auch Tangentialschächte (auch Schachtaufsätze oder aufgesetzte Schächte genannt) verwendet werden. Ein Tangentialschacht kann i.d.R. nur bei einem einfachen Durchlauf, gerade oder abgewinkelt, angeordnet werden.

Folgende Ausführungen sind möglich:

Rohrnennweite: DN 900 bis DN 1600
Schachteinstieg: DN 1000
Ausführung: gerade oder abgewinkelt
Steighilfen:
- Steigeisen DIN EN 13101– DIN 1212 E
- Steigbügel DIN EN 13101 – DIN 19555 Form B

Rohrkrümmer

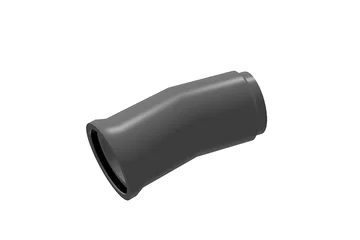

FBS-Krümmer dienen zur Richtungsänderung in horizontaler und/oder vertikaler Richtung. Sie werden einschnittig aus zwei Rohrsegmenten oder zweischnittig aus drei Segmenten hergestellt. Aus hydraulischen Gründen sollte die Abwinklung am Segmentstoß 25 gon (22,5°) nicht überschreiten.

Dimensionswechsel

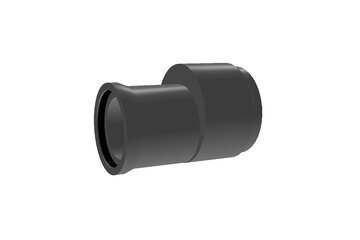

Für Änderungen des Leitungsquerschnittes, die nicht im Schachtbauwerk vorgenommen werden, können Übergangsrohre Verwendung finden.

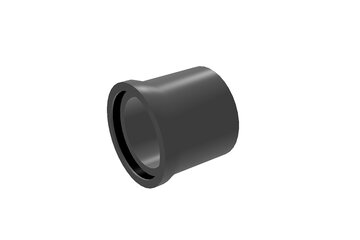

Pass- und Gelenkstücke

Gelenkstücke

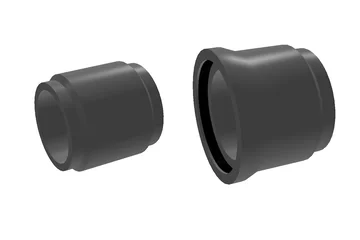

Gelenkstücke aus Stahlbeton aller Nennweiten werden mit Muffe und Spitzende oder mit zwei Spitzenden hergestellt. Sie werden zwischen der ankommenden und abgehenden Rohrleitung und den Schachtanschlussrohren bzw. den angeformten Muffen der Schachtbauwerke eingebaut, um Zwängungsbeanspruchungen aus unterschiedlichen Setzungen von Rohrleitungen und Schächten zu vermeiden.
